一、概述
35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜多為單芯電纜，電纜金屬護層一端三相互聯并接地，另一端不接地，當雷電波或內部過電壓沿電纜線芯流動時，電纜金屬護層不接地端會出現較高的沖擊過電壓，或當系統短路事故電流流經電纜線芯時，其護層不接地端也會出現很高的工頻感應過電壓。上述過電壓可能擊穿電纜外護層絕緣，造成電纜金屬護層多點接地故障，嚴重影響電力電纜正常運行甚至大幅減少電纜使用壽命。因此按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定須采用電纜護層保護器以限制電力電纜金屬護層（或金屬護套）上的感應電壓和故障過電壓。
通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜金屬護層一端直接接地，另一端則須通過保護器接地。如果線路較長，還應將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。
針對電力系統電纜運行特點，我公司研發生產了AL-LHQ系列電纜護層保護器，可廣泛應用于單芯電力電纜線路中，用來保護電纜的金屬護層免受各種過電壓的危害。為更好的適應市場的需求，方便用戶現場安裝使用，我公司進一步開發了電纜護層直接接地箱、保護接地箱和交叉互聯保護接地箱等幾種形式的護層接地裝置。目前，我公司生產的各種電纜護層接地裝置已廣泛應用于各個電力系統，取得了良好的運行經驗。
二、產品工作原理及特點
電纜護層保護器安裝在電纜金屬護層與地之間正常情況下，通過保護器的電流很小，是微安級；當電纜護層出現過電壓時，保護器迅速投入運行，泄放電纜護層上的電荷，保護電纜可靠運行。
保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、等優點及良好的化學穩定性、憎水性、密封性。
三、產品型號說明

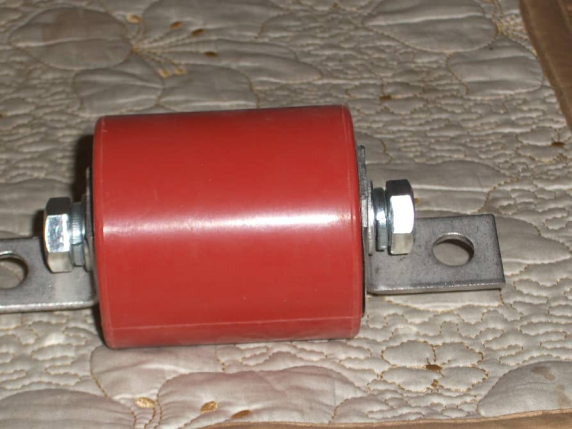

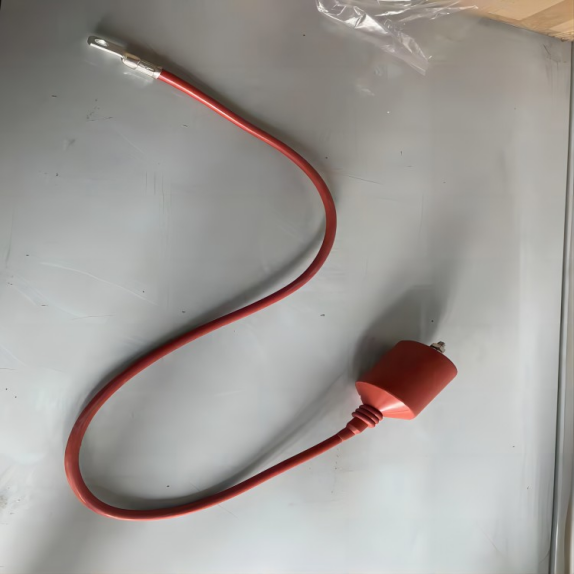

AL-LHQJS-6～500kV電纜護層保護器（復合外套，帶放電計數器）
AL-LHQ-6～500kV電纜護層保護器（復合外套，不帶放電計數器）
四、電纜護層保護器性能參數
產品詳情咨詢區域經理
